Installation der Pantechnicon Linea Mini-Dampfknäufe

Ein kurzer Bildführer zum (vorsichtigen) Austausch Ihrer Linea Mini-Dampfknäufe

_ _ _



Benötigte Werkzeuge:

Schlitzschraubendreher

Kreuzschraubendreher

17mm Schraubenschlüssel

verstellbarer Schraubenschlüssel

4mm Sechskantschlüssel

Drahtzange

Nadelzange

Standardzange

_ _ _

Schritt 1: Tassenablage & Abdeckplatte der Brühgruppe entfernen
(Kreuz- und Schlitzschraubendreher)









Schritt 2: Dampfknaufkappe entfernen
(Benutzen Sie die Handfläche für Custom-Knauf & Schraubendreher für Serienknauf)







Schritt 3: Den Anschluss der Dampfzufuhrleitung aus Kupfer von
dem Ventileingang lösen und entfernen.

Ventil mit verstellbaren Schraubenschlüssel fixieren und Dampfzufuhrleitung entfernen
(17mm Schraubenschlüssel & verstellbarer Schraubenschlüssel)









Schritt 4: Splint abschneiden und aus dem Ventilstab entfernen
(Drahtzange)

* Achten Sie darauf, dass Sie das Innengewinde des Knaufs nicht mit Werkzeugen berühren

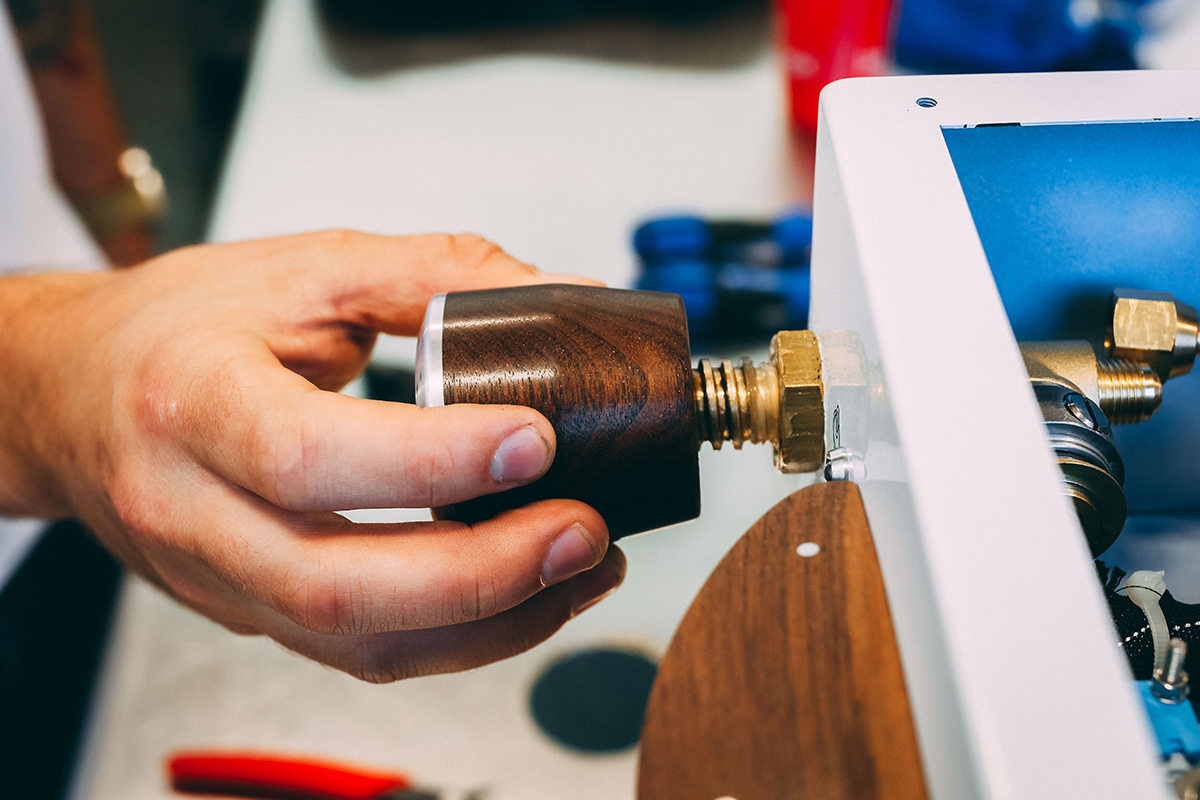

Schritt 5: Dampfknauf abschrauben, um das Dampfventil zu entfernen

* Halten Sie die Unterlegscheiben in der gleichen Reihenfolge









Schritt 6: Austausch-Dampfknauf auf das Dampfventil schrauben

* Stellen Sie sicher, dass die Unterlegscheiben in der gleichen Reihenfolge sind, wie sie ursprünglich eingesetzt wurden





Schritt 7: 4mm Schraubenschlüssel in den Ventileinlass stecken, um den Ventilschaft nach außen zu verlängern

* Verwenden Sie keine scharfkantigen Werkzeuge, da dies die Ventildichtung beschädigen kann







Schritt 8: Den Splint von Hand in den Ventilstab einsetzen

Das 4mm Werkzeug aus dem Ventileinlass entfernen, wenn der Splint vollständig eingesteckt ist





Schritt 9: Ventilstab mit einer Standardzange sichern

Den Splint an einer Seite mit der Nadelzange umbiegen







Schritt 10: Dampfzufuhrleitung aus Kupfer wieder am Ventileingang anschließen
(17mm Schraubenschlüssel & verstellbarer Schraubenschlüssel)





Schritt 11: Tassenablage & Abdeckplatte der Brühgruppe wieder einbauen
(Kreuz- und Schlitzschraubendreher)





Schritt 12: Dampfknaufkappe auf neu installiertem Dampfknauf montieren


??

Fragen? Zögern Sie nicht, sich zu melden. Senden Sie uns eine E-Mail an [email protected], oder schreiben Sie uns unten einen Kommentar.

Für eine genaue, bildlose Anleitung hier klicken
